系统概述

KM403激光红外定量气体泄漏报警系统主要应用在变电站110KV及以上GIS室，对SF6组合电器设备室环境中SF6气体泄漏情况和空气中含氧量进行实时监测。主要由监测主机、取样分析综合模块、风机控制器、探测器及辅助功能模块组成。系统结构上更加小巧，安装简单，适合面积较小的场合，节省投入成本。

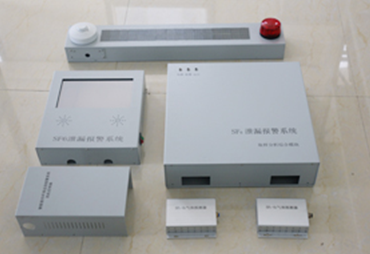

系统组成

      1、监测主机
      主要完成系统绝大部分控制、协调、显示、输出等功能。采用的是 TFT真彩工业级显示屏，图形化界面设计，操作更加方便，多种外形设计, 适合现场安装。

      2、取样分析模块
      主要完成所有的检测功能和多路样气取样工作，内置SF6传感器，氧气传感器和温湿度传感器，采用长寿命取样泵，进口电磁阀组。

      3、风机控制器
      内置独立的CPU，支持多种工作模式，自动完成风机控制工作。分开关型输出和脉冲型控制输出两种。

      4、其他辅助配件
      LED显示屏（含红外探头及声光报警器，选配）

功能特点

      • 环境中氧气和SF6气体含量监测显示功能，用户可调整SF6、O2的报警参数；

      • 采用进口原装变送器，误差小于50ppm；

      • 独创的每天自动零点校准功能，自动克服漂移和误报；

      • 发生报警时，自动开启风机和声光报警；

      • 人体感应，自动启动风机或语音系统；

      • 缺氧或SF6含量超标，强制排风功能；

      • 宽工作电源设计185～250VAC，防浪泳和雷击功能；

      • 支持RTU遥测遥信功能；

      • 海量报警数据记录存储功能，长寿命设计。

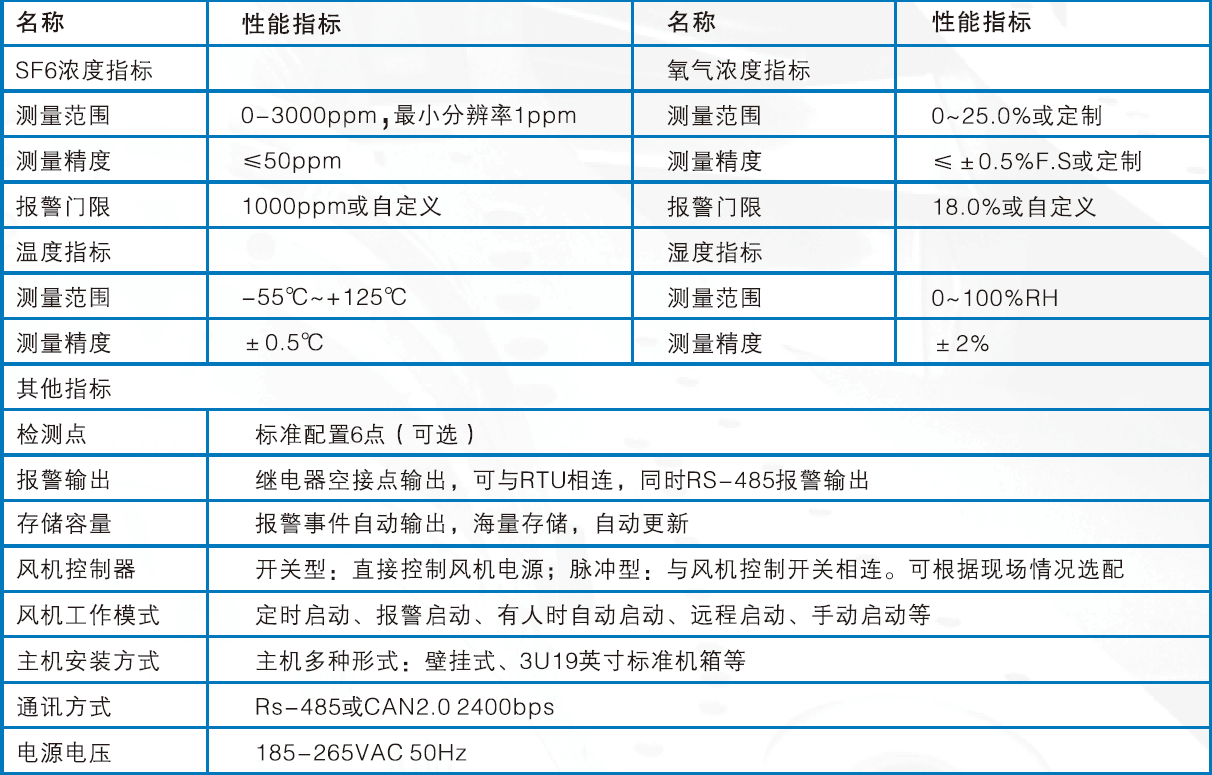

技术参数
