系统概述

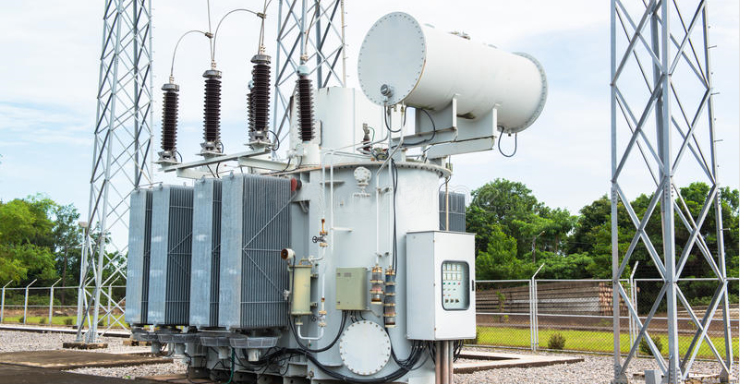

KM303专门用于变压器局部放电的在线监测。在一台变压器上安装3 - 6个超高频UHF耦合器，在线实时检测变压器中出现的超高频局部放电信号，对局放信号进行分析处理后，根据分析结果，向控制中发出SCADA报警信号，并将检测数据上传到控制中心。

KM303由超高频UHF耦合器、主控制单元MCU（Master control unit）、从控制单元SCU（Slave control unit）、PDMT-S监测主机和系统软件Smart HQ、网络浏览软件等组成。

功能

      • 在线实时监测、记录变压器内部局放产生的超高频信号，长期局放信号数据，如放电幅度、放电频率等参数；

      • 自动判断局放的类型；

      • 通过SCADA、局域网、短信等多种方式上传报警信号和局放数据；

      • 通过网络浏览器查看局放报警信息；

      • 以图形的方式显示耦合器的安装位置和工作状态；

      • 支持TCP/IP网络协议，支持MODEM远程传输；

      • Windows操作系统，窗口式图形界面。
